Тестомесильная машина А2-ХТЮ

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ МАШИНЫ

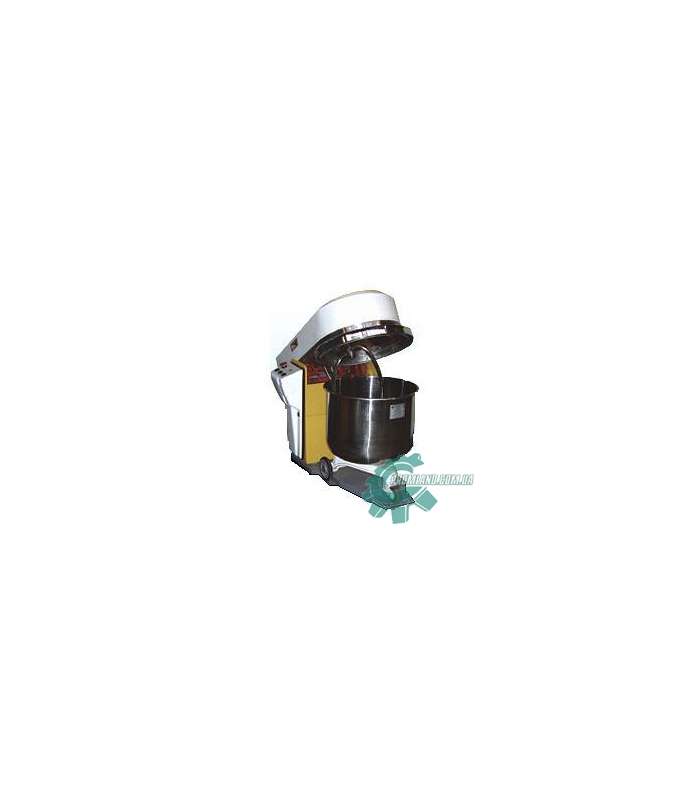

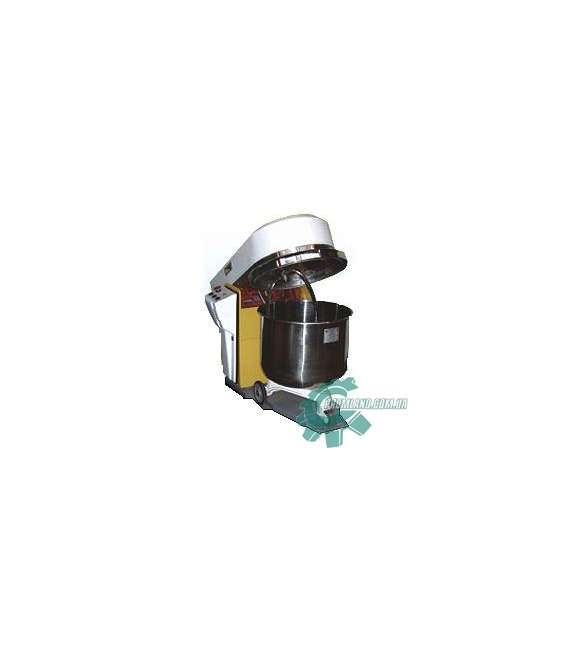

Машина (рис. 1) состоит из следующих основных составных частей:

1. - плита фундаментная;
2. - станина;
3. - траверса;
4. - привод поворота-траверсы;
5. - привод органа месильного;
6. - орган месильный;
7. - защитное ограждение;
8. - крышка;
9. - пульт управления.

Станина 2 с расположенным в ней блоком управления представляет собой сварную конструкцию и крепится к фундаментной плите 1.

На траверсе 3 установлено привод поворота траверсы 4 и привод месильного органа 5. Привод поворота траверсы состоит из электродвигателя, клиноременной передачи и винтовой пары.

На две оси, выступающие из корпуса гайки винтовой пары, вставлены сухари, которые перемещаются по рабочим поверхностям и направляющих.

Вилки неподвижно закреплены на оси станины, в результате чего образуется шарнирное соединение, которое обеспечивает возможность поворота траверсы на угол 60 градусов относительно оси.

Месильный орган 6, закрепленный на выходном валу редуктора, состоит из стержня, изогнутого в форме спиральной рамки и втулки и выполняет вращательное движение вокруг собственной оси и планетарное движение вокруг оси дежи. Привод месильного органа 5 состоит из электродвигателя, клиноременной передачи и планетарного редуктора.

Машина может комплектоваться также спиральным месильным органом.

Перед накатыванием на фундаментную плиту дежа должна быть заполнена необходимыми компонентами: сначала жидкими, затем - сухими.

Работа по обслуживанию машины осуществляется одним тестомесом и заключается в следующем: дежа накатывается на фундаментную плиту до упора и одновременно замыкает контакты конечного
